Ob in Elektromobilität, Robotik oder IT – Lithium-Akkus werden überall eingesetzt. Trotz jahrzehntelanger Optimierung lässt sich bisher jedoch nicht verhindern, dass solche Akkus altern. Mit jedem Ladungszyklus geht Kapazität verloren. Grob sind die Prozesse bekannt, die dazu führen. Doch erst jetzt hat ein internationales Team um Ingo Manke vom Helmholtz-Zentrum Berlin für Materialien und Energie mit mikroskopischer Genauigkeit beobachtet, was im Inneren des Akkus an den Grenzflächen zwischen den Elektroden genau geschieht, wenn die Lithium-Ionen wandern.
Manke ist Experte für 3D-Tomographie mit Synchrotronstrahlung, einem besonders intensiven Röntgenlicht. Mit dieser zerstörungsfreien, bildgebenden Methode lassen sich 3D-Abbildungen aus dem Inneren von Proben erstellen. An BESSY II steht diese Methode mit besonders hoher Präzision an der Beamline der Bundesanstalt für Materialforschung und -prüfung zur Verfügung. Mankes Team untersuchte eine Reihe von unterschiedlichen Lithium-Zellen während der Aufladung und Entladung unter verschiedenen Zyklusbedingungen. Bei allen untersuchten Zellen bestand eine Elektrodenseite aus reinem Lithium, während die andere Seite je nach Wahl aus unterschiedlichen Elektroden-Materialien bestand.

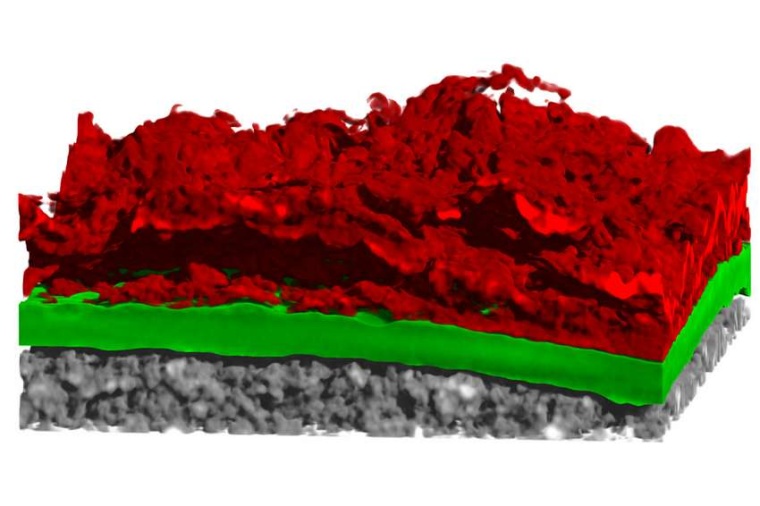

Die Tomographien zeigen, wie sich bereits nach wenigen Lade-Entlade-Zyklen eine Schicht aus Mikrostrukturen zwischen der Separatorschicht und der Lithium-Elektrode bildet. Diese Mikrostrukturen bestehen aus Reaktionsverbindungen, die sich im Elektrolyten bilden. Sie können unterschiedliche Gestalt annehmen, von einem eher ungeordneten Schlamm über moosartige Strukturen bis hin zu nadelförmigen Dendriten, die sogar gefährliche Kurzschlüsse im Akku verursachen können.
„Damit haben wir erstmals ein vollständiges Bild des Degradationsmechanismus in Lithium-Elektroden“, sagt Manke. Das ist nicht nur für das grundlegende Verständnis von Alterungsprozessen in Batterien interessant, sondern liefert insbesondere auch wertvolle Hinweise für das Design von langlebigeren Batterien.
HZB / RK
Weitere Infos
- Originalveröffentlichung
F. Sun et al.: Advancing knowledge of electrochemically generated lithium microstructure and performance decay of lithium ion battery by synchrotron X-ray tomography, Materials Today, online 21. Dezember 2018; DOI: 10.1016/j.mattod.2018.11.003 - X-Tomography, FG Bildgebende Verfahren (I. Manke), Institut für angewandte Materialforschung, Helmholtz-Zentrum Berlin für Materialien und Energie GmbH
