02.06.2025

Komplexe optische Ausrichtung auf kleinstem Raum

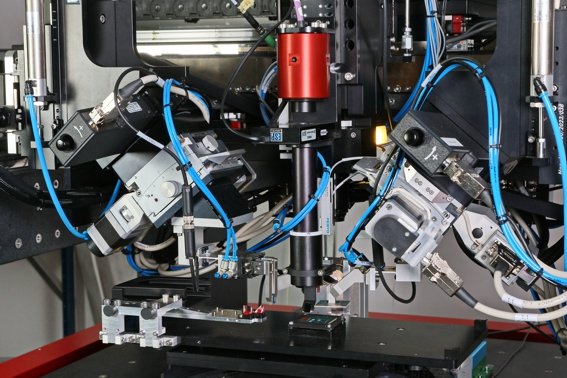

Angebot: VersaGlue-Klebestation


Merkmale: In zwei verschiedenen Klebestationen lassen sich bis zu 30 optische Einzelkomponenten in einem Schmetterlingsgehäuse ausrichten und mithilfe automatisierter Teilprozesse montieren. Die VersaGlue-Station nutzt leistungsstarke Bildverarbeitungsalgorithmen, um die Hälfte der Komponenten präzise im Mikrometerbereich zu erfassen und zu platzieren. Das wärmeleitende Harz muss gleichmäßig aufgetragen werden, damit der optische Pfad parallel zur Unterseite des Gehäuses verläuft. Darüber hinaus garantiert die gleichmäßige Harzlinie eine gute Wärmeübertragung.

Optische Leistung, Strahlparameter und das optische Spektrum dienen als Rückmeldung für die aktive Ausrichtung und Positionierung der anspruchsvollen Optik. Maschinelles Sehen in Kombination mit Sensormessungen ermöglicht eine wohldefinierte Ausgangsposition, gefolgt von der Montage mit Submikron-Präzision.
 Für die ausgerichteten Optiken wird ein Epoxidkleber verwendet, der durch UV-LED-Quellen aushärtet.

Die Messung der optischen Leistung erfolgt über eine Singlemode-Faser, die das Signal in eine Ulbricht-Kugel mit einem Photodetektor überträgt. Der Nano­Profiler – von nanosystec auf Basis einer CCD-Kamera entwickelt – sorgt für schnelle Messfähigkeit. Ein optischer Spektrumanalysator misst die spektralen Eigenschaften.

Das vielseitige Softwarepaket TestMaster ermöglicht die schnelle und effiziente Realisierung des automatisierten Prozessablaufs. Das Konzept des manuellen Wechsels mit Trays erfüllt die Anforderungen für kleine und mittlere Produktionsmengen.

Anbieter

nanosystec GmbH

Marie-Curie-Straße 6
64823 Groß-Umstadt
Deutschland

Kontakt zum Anbieter
