01.05.2025

Kompaktes Fokus-Messsystem für Multikilowattlaser

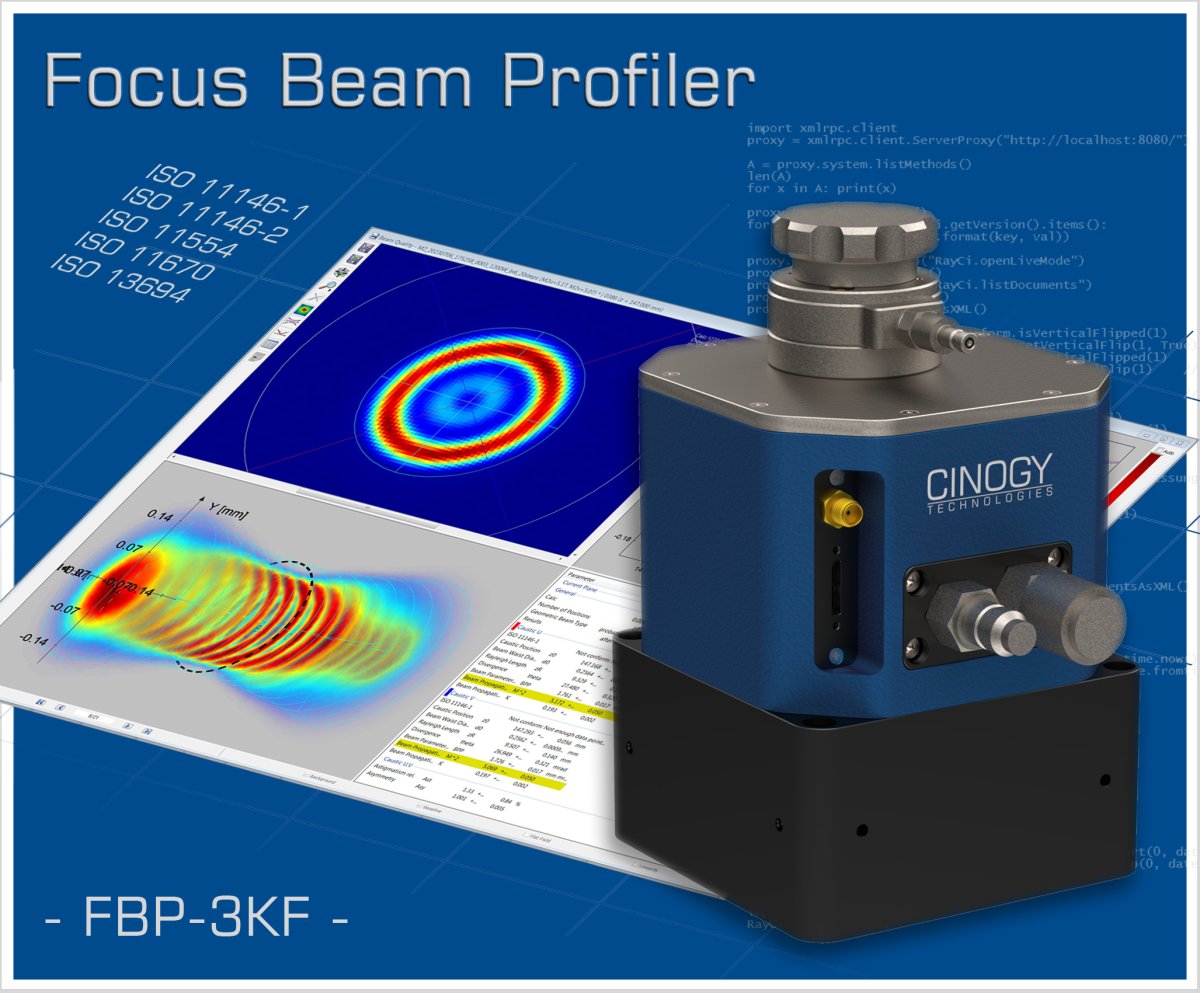

Angebot: Analysesystem Focus Beam Profiler FBP-3KF für fokussierte Laser mit bis zu 2kW Leistung und Spotgrößen von bis zu 80µm


Merkmale: Das Gerät ist für den Einsatz in der additiven Fertigung konzipiert und optimiert. Mit einer Grundfläche von 98 mm × 98 mm ist dieses Messssystem sehr kompakt gehalten und ermöglicht eine präzise Messung der Strahlparameter in jeder Umgebung.

Der FBP-3KF basiert auf einem mehrstufigen Hochleistungsabschwächer mit einem wechselbaren Filtereinsatz zur optimalen Anpassung an die jeweiligen Laserparameter. Die Auswahl der verwendeten Optiken erlaubt den Einsatz bei den in der additiven Fertigung eingesetzten Laserleistungen und Strahlintensitäten.

Eine Reinluft-Spülung in Verbindung mit einem Schutzfenster verhindert das Eindringen von Staub in das Messgerät. Dadurch arbeitet das System auch unter harten Industriebedingungen stabil. Für eine größtmögliche Genauigkeit und Reproduzierbarkeit wird die Lage der Messebene rückführbar kalibriert. Somit lässt sich die Fokusebene bis auf ±50 µm genau bestimmen. Auf Anfrage ist auch eine absolute Leitungskalibrierung für spezifische Wellenlängen möglich.

In Verbindung mit der Analysesoftware RayCi ist es möglich, das Messsystem effektiv in vorhandene Steuerungs- bzw. Produktionsapplikationen zu integrieren. Neben dem klassischen Gaußprofil lassen sich auch Tophat- und Ringstrahlprofile auswerten.

Anbieter

CINOGY Technologies GmbH

Gewerbepark Euzenberg 3
37115 Duderstadt
Deutschland

Kontakt zum Anbieter
