Weltrekord-Membran für künftige Quanten-Messtechnik

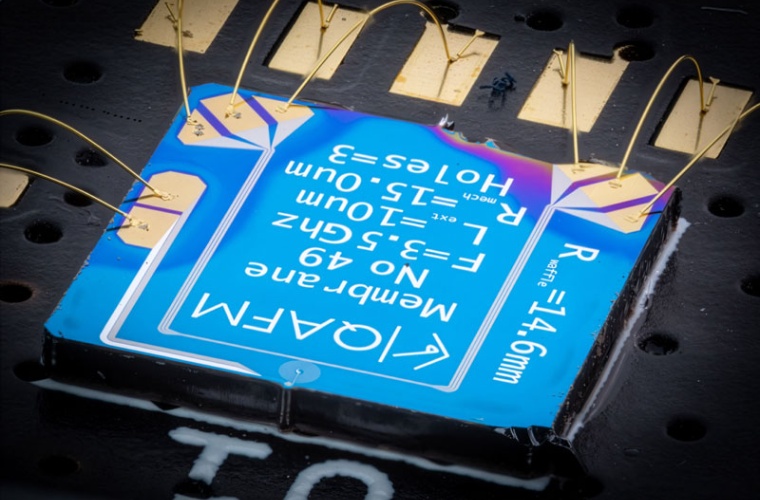

In der Weltrekord-Struktur mit dem 32-Nanometer-Kondensator übernimmt ein elektrischer Schwingkreis diese Aufgabe. In anderen Experimenten verwendet das Team der TU Wien rein mechanische Resonatoren, deren Schwingungen gezielt miteinander gekoppelt werden können.

Beide Plattformen verfolgen dasselbe Ziel: Mechanische und elektromechanische Nanostrukturen so weit zu verbessern, dass sie eines Tages Messungen ermöglichen, die nur noch von den fundamentalen Grenzen der Quantenphysik beschränkt sind.

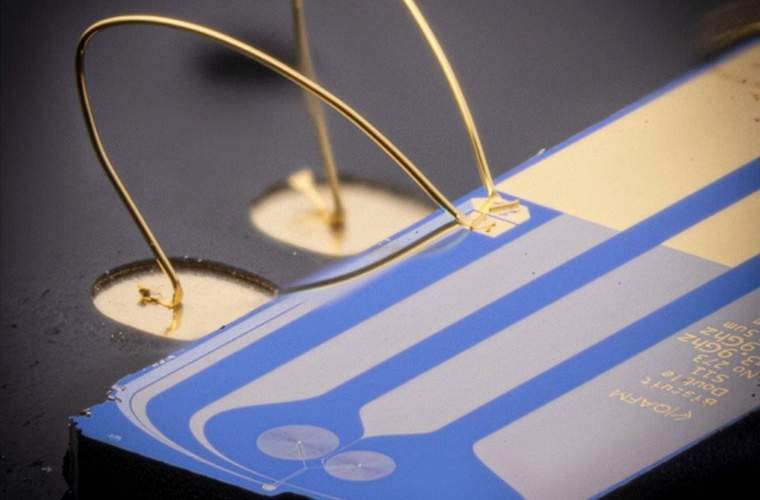

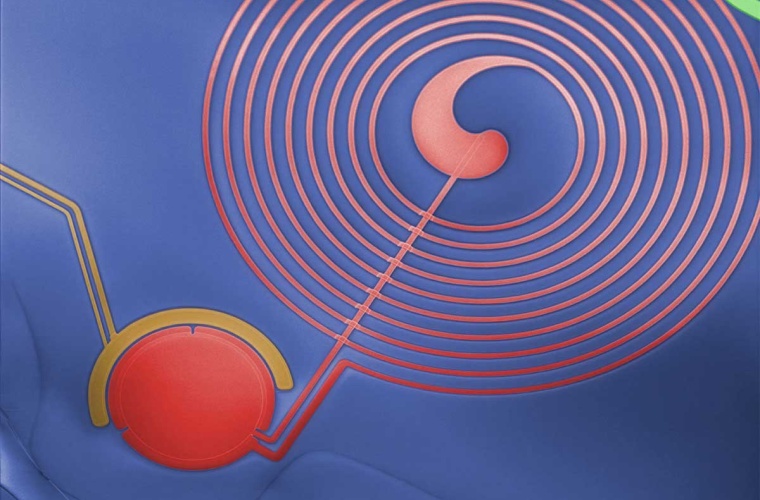

„Die Schwingung unserer Nanomembran wird von verschiedenen Parametern beeinflusst“, erklärt Daniel Platz vom Institut für Sensor- und Aktuatorsysteme der TU Wien, der das Projekt zusammen mit Ulrich Schmid geleitet hat. „Unsere Aluminiummembran bildet zusammen mit einer Elektrode einen winzigen Kondensator. In Kombination mit einer Spule entsteht ein Schwingkreis, dessen Resonanz sehr empfindlich auf jede Veränderung der mechanischen Schwingung reagiert.“

Mehr zu Nanomechanik

27.12.2024 • Nachricht • Forschung

Alter Mond mit junger Kruste

28.03.2024 • Nachricht • Forschung

Neues topologisches Metamaterial verstärkt Schallwellen exponentiell

29.04.2020 • Nachricht • Forschung

Optomechanische Kopplung eines Nanoröhrchens

Andreas K. Hüttel • 9/2021 • Seite 47

Hybride Nanoröhren

Thomas Faust, Johannes Rieger, Jörg P. Kotthaus und Eva M. Weig • 4/2014 • Seite 29

Schwingende Nanosaiten

Diese Kopplung zwischen Membranbewegung und elektrischem Schwingkreis ermöglicht die Messung extrem kleiner Schwingungen. Normalerweise hat man bei solchen Messungen immer mit einem gewissen Messrauschen zu kämpfen – mit Ungenauigkeiten, die unterschiedliche Ursachen haben können. Temperatur kann zu Rauschen führen, optische oder elektrische Signale rauschen, weil sie aus einzelnen Teilchen bestehen. Optische Messmethoden können dabei zwar prinzipiell sehr exakt sein. Die nun an der TU Wien entwickelten Strukturen ermöglichen ein besseres Rausch-Verhalten als bisher, das prinzipiell nur von den Gesetzen der Quantenphysik beschränkt wird, ohne dabei auf optische Komponenten zurückzugreifen.

Das macht die Technologie zu einem perfekten Partner für die Rasterkraftmikroskopie: Winzige Kräfte zwischen den Atomen der Oberfläche und der Spitze erzeugen Vibrationen – ihre Messung ergibt ein genaues Bild der Oberfläche. „Wir ersetzen optische Messungen durch die Messung des elektrischen Schwingkreises – ganz ohne sperrige optische Komponenten“, erklärt Ioan Ignat, der zusammen mit MinHee Kwon am Projekt geforscht hat – beide arbeiten an der TU Wien derzeit an ihrer Dissertation.

Nicht einmal der elektrische Schwingkreis ist zwingend nötig. Mit einer anderen Struktur konnte man zeigen: Man kann stattdessen auch auf rein mechanische Strukturen zurückgreifen, die sich in einem Chip integrieren lassen. „Aus Sicht der Quantentheorie spielt es gar keine entscheidende Rolle, ob man mit elektromagnetischen Schwingungen arbeitet oder mit mechanischen Vibrationen – mathematisch lässt sich beides gleich beschreiben“, sagt Kwon.

Damit lässt sich auch das Problem umgehen, die elektrische Schwingkreise für Quantensensorik auf sehr tiefe Temperaturen abkühlen zu müssen. „Selbst bei Raumtemperatur lassen sich die Schwingungen eines rein mikromechanischen Systems über einen GHz-Frequenzbereich miteinander koppeln, ohne dass thermisches Rauschen die Effekte der Kopplung überdeckt“, sagt Platz. „Das ist bemerkenswert, denn viele der bisherigen Quantensensorik-Experimente funktionieren nur in der Gegend des absoluten Temperaturnullpunkts.“

„Unsere Ergebnisse stimmen uns extrem optimistisch für die Zukunft“, sagt Platz. „Wir konnten nun zeigen, dass unsere Nanostrukturen wichtige Eigenschaften haben, die man für die Herstellung einer neuen, zuverlässigen, hochpräzisen Generation von Quanten-Sensoren braucht.“ [TU Wien / dre]
