Additive Fertigung von Metall wird effizienter, günstiger und nachhaltiger
EU-Projekt InShaPe: Fertigungsrate versechsfacht, Produktionskosten halbiert, Energieverbrauch und Materialausschuss deutlich reduziert bei gleichzeitig verbesserter Bauteilqualität.
Das Konsortium hat in den letzten drei Jahren einen neuen Ansatz zur Prozessoptimierung entwickelt, der KI-gesteuerte Strahlformung mit multispektraler Bildgebung (MSI) bei dem additiven Fertigungsprozess des pulverbett-basierten Schmelzens von Metallen (PBF-LB/M) kombiniert. Ziel des Projekts war es, Effizienz, Wirtschaftlichkeit und Nachhaltigkeit dieses Fertigungsverfahrens deutlich zu verbessern. Diese Innovationen haben die Projektpartner an fünf anspruchsvollen industriellen Demonstratoren aus der Luft- und Raumfahrt, dem Energiesektor und dem Maschinenbau erfolgreich erprobt. Die Professur für Laser-based Additive Manufacturing der TU München koordinierte das Projekt und führte es gemeinsam mit zehn weiteren Partnern aus acht Ländern durch. Die Europäische Union förderte InShaPe mit 7,2 Mio. Euro aus dem Rahmenprogramm „Horizon Europe“.
Obwohl die pulverbett-basierte additive Fertigung von Metallen mittlerweile eine zentrale Technologie für die Herstellung komplexer Metallbauteile ist, sorgen starre Laserstrahlprofile und unzureichende Prozessüberwachungsmethoden häufig für Probleme im Schmelzvorgang und können zu Materialfehlern und Produktionsstopps führen. Dies verursacht Ausschuss, erhöht den Energieverbrauch und die Produktionskosten und verlangsamt grundsätzlich den Produktionsprozess. Das Konsortium des EU-Projekts InShaPe hat sich diesen Herausforderungen gestellt und in seiner Forschungsarbeit einen neuen Fertigungsansatz entwickelt, der KI-gesteuerte Strahlformung und multispektrale Bildgebung kombiniert.
Mehr zu additiver Fertigung
Szintillator aus dem 3D-Drucker
Hightech-Keramik aus dem 3D-Drucker
3D-Druck mit Mikroalgen
Den 3D-Druck voranbringen
Den Projektpartnern von InShaPe ist es gelungen, die Produktivität des PBF-LB/M-Prozesses erheblich zu steigern. Bei verschiedenen industriellen Anwendungen erreichten sie Produktivitätssteigerungen von über 600 Prozent (6,2-fach), einschließlich Fertigungsraten von bis zu 93,3 cm3/h bei Inconel 718-Bauteilen. Die ursprüngliche Fertigungsrate betrug 15 cm3/h. Gleichzeitig hat es das Konsortium geschafft, die Kosten um fünfzig Prozent zu reduzieren und damit ein wichtiges Projektziel zu erreichen.

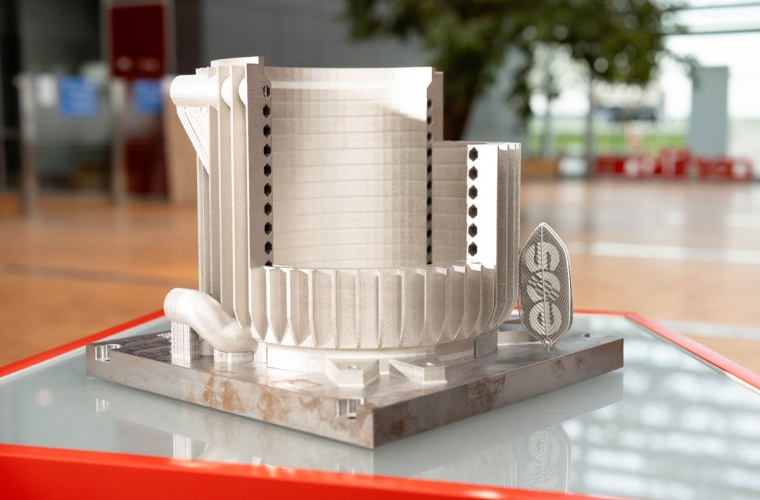

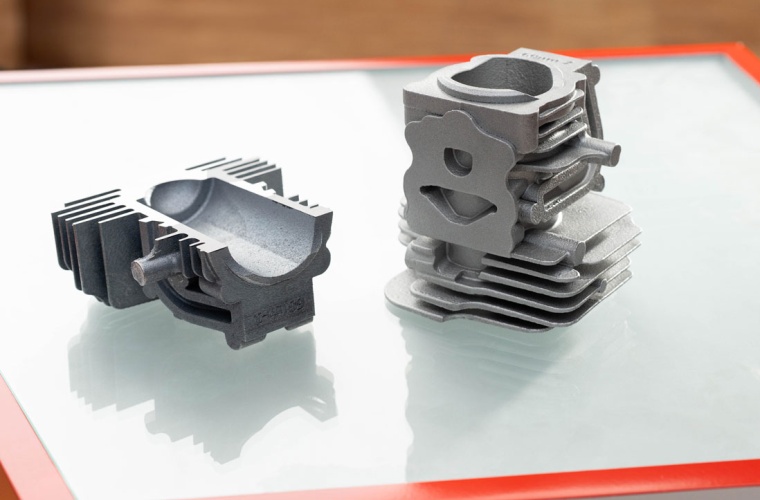

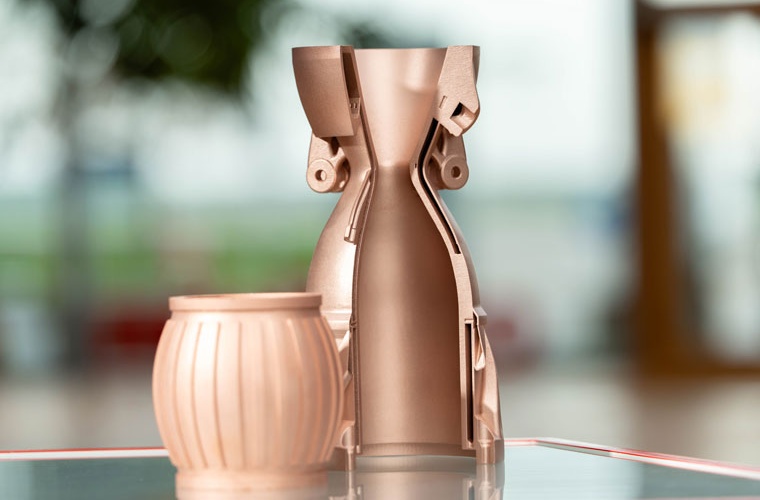

Die Innovation der Strahlformung und der multispektralen Bildgebung (MSI) demonstrierten die Projektpartner an fünf industriellen Anwendungsfällen: ein Impeller für die Luft- und Raumfahrt (Inconel 718), ein industrielles Gasturbinenteil (Inconel 718), ein Teil einer Raumfahrtbrennkammer (CuCrNb), ein Zylinderkopf eines Kettensägenmotors (AlSi10Mg) und Komponenten von Satelliten-Antennen für die Raumfahrt-Kommunikation.
Die intelligente Strahlformung und multispektrale Bildgebung arbeiten eng zusammen, um den additiven Fertigungsprozess deutlich zu verbessern. Das Laserstrahlprofil wird bauteilspezifisch angepasst, wobei Geometrie und Material gezielt berücksichtigt werden. Das verbessert die Qualität des Bauteils und ermöglicht eine schnellere Verarbeitung, da Fehler wie Risse oder Spritzer und Kondensatbildung reduziert werden, die sonst Nacharbeit und/oder Ausschuss verursachen. Als besonders vorteilhaft für vielfältige Anwendungen hat sich in der Forschungsarbeit von InShaPe ein ringförmiges Strahlprofil − in Verbindung mit optimierten Scanning-Strategien – erwiesen. Dabei wird die Laserenergie gezielt nicht mittels Gaußprofil, sondern über eine ringförmige Intensitätsverteilung eingebracht, um so das Schmelzbad zu erzeugen. Dies führt zu einer stabileren Schmelzzone und einer gleichmäßigeren Materialbearbeitung.
Parallel dazu erfasst die neue multispektrale Bildgebung Signale in unterschiedlichen Wellenlängenbereichen und überwacht den PBF-LB/M-Prozess in Echtzeit. So lassen sich thermische Veränderungen im Schmelzbad frühzeitig erkennen. Die erfassten Daten fließen direkt in die Prozessregelung ein. Fehler, die früher zu Produktionsunterbrechungen oder Nacharbeit führten, können nun behoben werden, wodurch der Prozess ohne große Verzögerungen weiterlaufen kann.
Insgesamt markiert dieser innovative Ansatz einen wichtigen Fortschritt auf dem Weg zur industriellen Serienfertigung mit PBF-LB/M: Das Zusammenspiel von intelligenter Strahlformung und MSI-basierter Prozesssteuerung führt zu einem stabileren Schmelzverlauf, reduziert Fehlerquellen und ermöglicht einen gezielten, ressourcenschonenden Energieeinsatz. Dadurch lassen sich komplexe Metallbauteile schneller, kostengünstiger und nachhaltiger produzieren – bei gleichzeitig höherer Qualität und deutlich gesteigerter Produktivität. Damit ebnet InShaPe den Weg für eine beschleunigte industrielle Einführung von KI-gesteuerter Strahlformung und MSI-basierter Prozesssteuerung und stärkt den technologischen Fortschritt in der additiven Fertigung – insbesondere für die Luft- und Raumfahrt, die Energie- und Automobilbranche.
„Das Interesse von Wissenschaft und Industrie an unserer Arbeit ist groß. Wir freuen uns darauf, dass diese Technologie in naher Zukunft in industrielle Systeme einfließen und zu Fortschritten bei der Prozesskontrolle, Qualitätssicherung und Anwendungsleistung in verschiedenen Sektoren führen wird“, so InShaPe-Koordinatorin Katrin Wudy, Professorin an der School of Engineering and Design der Technischen Universität München.
Projektpartner aus der Industrie sind Aenium Engineering, Spanien, AMEXCI, Schweden, BEAMIT, Italien, EOS Electro Optical Systems, Deutschland, Oerlikon AM Europe, Deutschland, und SILIOS Technologies, Frankreich. [BayFOR / dre]
