3D-Bildgebung durch haarfeine optische Faser

Auflösung im Millimeterbereich und Bildraten mit nahezu Videoqualität.

Ein Endoskop, das eine 3D-Bildgebung mit nahezu Videoraten durch eine einzelne Glasfaser vom Durch­messer eines Haares ermöglicht, hat jetzt ein Forscherteam aus Groß­britannien und Deutschland entwickelt. Das Verfahren kann in Zukunft von der industriellen Inspektion bis hin zur Umwelt­über­wachung eingesetzt werden und hat das Potenzial, die medizinische Bildgebung zu revolu­tio­nieren.

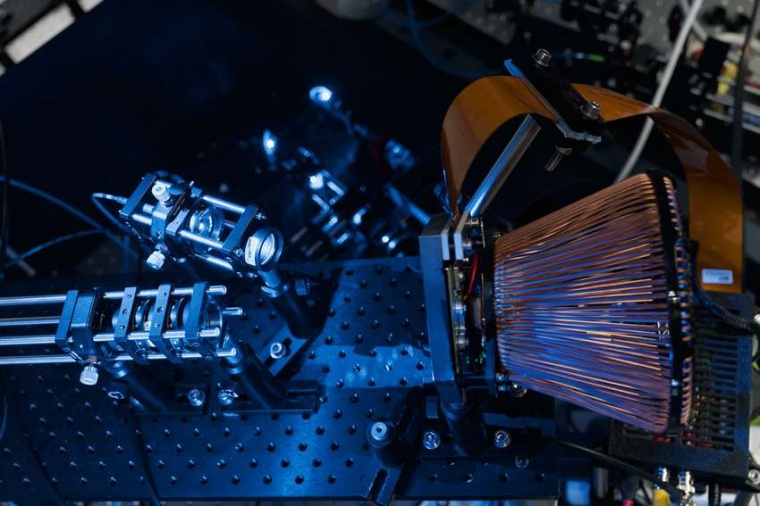

Abb.: Nahauf­nahme der Optik des Endo­skops im Laser­labor. (Bild: S....
Abb.: Nahauf­nahme der Optik des Endo­skops im Laser­labor. (Bild: S. Döring, Leibniz-IPHT)

„Gemeinsam mit unseren Forschungs­partnern ist es uns gelungen, ein sehr dünnes Faser­endoskop zu entwickeln, mit dem wir Szenen aufnehmen können, die bis zu mehrere Meter entfernt stehen“, fasst Tomáš Čižmár vom Leibniz-Institut für photonische Techno­logien in Jena die Ergebnisse zusammen. „Das erreichen wir, in dem wir unsere Mikro­endoskope mit dem Licht­lauf­zeit­verfahren unsere Kolleginnen und Kollegen in Glasgow kombinieren.“

„Wenn sich Licht durch eine optische Faser bewegt, kommt es auf der anderen Seite nicht in der gleichen Form wieder heraus. Stattdessen wird es völlig verzerrt, so dass das Senden von Bildern durch die Faser selbst nicht funktioniert,“ erklärt Čižmár. „Wir haben eine Methode erforscht, um das in die Faser eintretende Laserlicht so zu strukturieren, dass am Faserende ein einzelner Lichtpunkt erscheint. Damit rastern wir die aufzu­nehmende Szene Pixel für Pixel ab und messen dabei die Licht­intensität an den jeweiligen Punkten. Diese Informa­tionen werden anschließend am Computer zusammen­gesetzt und es entsteht eine zwei­dimen­sionale Abbildung.“

Die Forscher am Fraunhofer Centre for Applied Photonics in Glasgow ergänzen die Mikro­endo­skopie mit einem Licht­lauf­zeit­verfahren, um neben 2D-Reflexions­bildern auch Tiefen­infor­mationen zu erhalten. Ihre Technik ermittelt die Tiefe durch die Messung der Umlaufzeit eines Laserpulses, der von der Szene reflektiert wird. „Durch den Einsatz eines gepulsten Lasers wird die Laufzeit des Lichts und damit die Entfernung jedes Pixels im Bild gemessen. Die Technologie der präzisen Flugzeit­messung ermöglicht es dem System so, vollständige 3D-Punktwolken zu erstellen, ähnlich wie bei LiDAR,“ erläutert Sergey Turtaev vom Leibniz-IPHT.

Die 3D-Bilder können mit einer Auflösung im Millimeter­bereich aufgenommen werden und bieten Bildraten, die hoch genug sind, um Bewegungen in annähernder Videoqualität wahrzunehmen: Die Forscher bilden bewegte Objekte ab, die sich mehrere Meter vor dem Ende einer etwa vierzig Zentimeter langen Faser mit einem Kern­durch­messer von fünfzig Mikrometern befinden, bei Bild­frequenzen von etwa fünf Hertz.

Derzeit muss die multimodale Faser nach der Kalibrierung in einer festen Position verbleiben. In einem nächsten Schritt werden die Forscher sich damit befassen, wie die Kalibrie­rungs­zeit verkürzt werden kann, um das Faser­endoskop bewegen, biegen und verdrehen zu können. „Wir haben wir einen wichtigen Meilen­stein erreicht. Wir forschen nun daran, wie wir die Flexibilität der Faser erhalten und nutzen können. Sobald die Technologie weit genug entwickelt ist, kann sie vielseitig in der Praxis eingesetzt werden, etwa beim autonomen Fahren, bei Sicherheits­anwendungen und schluss­endlich auch in der Medizin“, gibt Čižmár einen Ausblick.

Leibniz-IPHT / RK
