28.04.2020

Optischer Sensor für Coronaviren

Sensor könnte als alternative Methode für die klinische Diagnose genutzt werden.

Gewöhnlich forscht Jing Wang an der Empa und an der ETH Zürich mit seinem Team daran, Luft­schadstoffe wie Aerosole und künstlich hergestellte Nanopartikel zu messen, zu analysieren und zu vermindern. Doch die aktuelle Heraus­forderung, vor denen zurzeit die ganze Welt steht, ändert auch die Ziele und Strategien in den Forschungs­labors. Der neue Fokus: ein Sensor, der SARS-CoV-2 – das neue Coronavirus – schnell und zuverlässig feststellen kann.

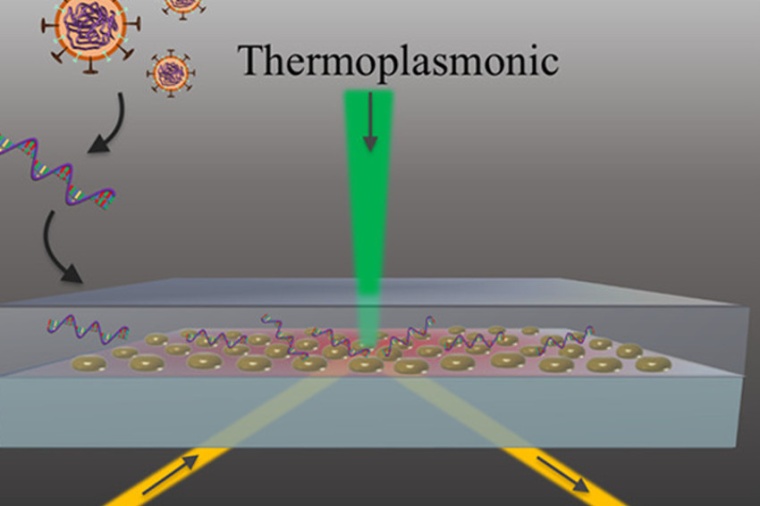

Abb.: Messprinzip des neuen thermo­plasmonischen Sensors für Corona­viren....
Abb.: Messprinzip des neuen thermo­plasmonischen Sensors für Corona­viren. (Bild: G. Qiu et al, ACS Nano / Empa)

Ganz so weit weg von der bisherigen Forschungsarbeit der Gruppe ist die Idee jedoch nicht: Bereits bevor sich das Corona­virus begann, zunächst in China und dann auf der ganzen Welt auszubreiten, forschten Wang und seine Mitarbeiter an Sensoren, die Bakterien und Viren in der Luft feststellen können. Bereits im Januar reifte daher die Idee, diese Grundlagen zu nutzen – und den Sensor so weiter­zuentwickeln, dass er einen spezifischen Virus zuverlässig identi­fiziert. Der Sensor soll die etablierten Labortests nicht unbedingt ersetzen, sondern er könnte als alternative Methode für die klinische Diagnose genutzt werden. Und insbesondere, um die Viren­konzentration in der Luft in Echtzeit zu messen, etwa an stark frequentierten Orten wie Bahnhöfen oder in Spitälern. Schnelle und zuverlässige Tests für COVID-19 sind dringend nötig, um die Pandemie möglichst bald unter Kontrolle zu bringen. Die meisten Labors verwenden eine molekulare Methode, die sich „Reverse Transcription Polymerase Chain Reaction“ nennt, kurz RT-PCR, um Viren bei Infektionen der Atemorgane aufzuspüren. Diese ist etabliert und kann bereits winzige Mengen der Viren aufspüren – doch gleichzeitig sind die Tests oft zeitraubend.

Jing Wang hat mit seinem Team eine alternative Testmethode entwickelt, in der Form eines optischen Biosensors. Der Sensor verbindet dabei zwei verschiedene Effekte, um das Virus sicher und zuverlässig aufzuspüren: einen optischen und eine thermischen. Der Sensor basiert auf winzigen Strukturen aus Gold – Gold-Nanoinseln – auf einem Glas­substrat. Auf den Nanoinseln werden künstlich hergestellte DNA-Sequenzen aufgebracht, die zu bestimmten RNA-Sequenzen des SARS-CoV-2-Virus passen. Das neue Coronavirus ist ein RNA-Virus: Sein Genom besteht, nicht wie etwa bei Menschen, Tieren und Pflanzen, aus DNA-Doppelsträngen, sondern aus einem einzelnen RNA-Strang. Die künst­lichen DNA-Rezeptoren auf dem Sensor sind also die Komplementär­sequenzen zu den eindeutigen RNA-Genomsequenzen des Virus, die diesen eindeutig identi­fizieren können.

Die Technologie, die die Forscher zur Virus-Detektion einsetzen, nennt sich LSPR – localized surface plasmon resonance. Dabei handelt es sich um ein optisches Phänomen, das bei metallischen Nano­strukturen auftritt: Diese modulieren im angeregten Zustand das einfallende Licht in einem bestimmten Wellenlängen­bereich und erzeugen ein plas­monisches Nahfeld um die Nanostruktur. Wenn an der Oberfläche Moleküle andocken, dann ändert sich genau an dieser Stelle der optische Brechungsindex in diesem plas­monischen Nahfeld. Mit einem optischen Sensor, der sich auf der Hinterseite des Sensors befindet, lässt sich dies messen und somit feststellen, ob sich in der Probe die gesuchten RNA-Stränge befinden.

Zentral ist dabei aber natürlich, dass nur diejenigen RNA-Stränge vom DNA-Rezeptor auf dem Sensor eingefangen werden, die exakt darauf passen. Hier kommt ein zweiter Effekt ins Spiel: der plas­monische photo­thermale Effekt (PPT). Wird dieselbe Nanostruktur auf dem Sensor mit einem Laser einer bestimmten Wellenlänge angeregt, so produziert diese Wärme. Und wie hilft das nun der Zuver­lässigkeit? Findet nun der RNA- Strang sein komple­mentäres Gegenstück, so verbinden sich die beiden zu einem Doppelstrang – ein Vorgang, der sich Hybridisierung nennt. Das Gegenteil – wenn sich also ein Doppelstrang in Einzelstränge aufspaltet – nennt sich Schmelzung oder Denaturierung. Dies geschieht bei einer bestimmten Temperatur, der Schmelz­temperatur. Wenn die Umgebungs­temperatur nun aber viel tiefer ist als die Schmelztemperatur, können sich auch Stränge verbinden, die nicht zu 100 Prozent komplementär zueinander sind. Das kann zu falschen Testresultaten führen. Ist die Umgebungs­temperatur hingegen nur leicht tiefer als die Schmelztemperatur, können sich nur noch komplementäre Stränge zusammenfügen. Und genau dies ist das Resultat der erhöhten Umgebungs­temperatur, die durch den PPT-Effekt verursacht wird.

Um aufzuzeigen, wie zuver­lässig der neue Sensor den aktuellen Virus feststellt, testeten ihn die Forschenden mit einem sehr nah verwandten Virus: SARS-CoV. Dabei handelt es sich um das Virus, das 2003 die SARS-Pandemie auslöste. Die beiden Viren – SARS-CoV und SARS-CoV2 – unter­scheiden sich in ihrer RNA nur geringfügig, eine eindeutige Unterscheidung ist also äußerst schwierig. Doch das Experiment gelang: „Unsere Tests zeigten, dass der Sensor klar zwischen den sehr ähnlichen RNA-Sequenzen der beiden Viren unterscheiden kann“, erklärt Jing Wang. Im Moment ist der Sensor zwar noch nicht bereit, um beispiels­weise im Hauptbahnhof Zürich die Coronaviren-Konzen­tration in der Luft zu messen. Dazu sind noch einige Schritte nötig – etwa ein System, der die Luft ansaugt, die Aerosole darin konzentriert und die RNA aus den Viren isoliert. „Das braucht noch Entwicklungs­arbeit“, sagt Wang. Doch ist der Sensor erst einmal fertiggestellt, könnte sich das Prinzip auch auf andere Viren anwenden lassen – und dazu beitragen, dass künftige Epidemien frühzeitig detektiert und vielleicht sogar gestoppt werden können.

Empa / JOL

Weitere Infos
