Der durchleuchtete Satellit

Ob ein verstauchtes Fußgelenk oder der Rucksack am Flughafen: Röntgenbilder gehören heute in vielen Bereichen zum Alltag. Weitaus weniger alltägliche Aufnahmen sind Empa-Forschenden am Center for X-Ray Analytics gelungen: In Zusammenarbeit mit dem Swiss Space Center (heute Space Innovation der EPFL) und dem Verkehrshaus der Schweiz haben sie einen ganzen Satelliten geröntgt.

Der jetzt durchleuchtete Satellit ist ein Unikat. In den Weltraum startete er 1992 an Bord der Raumfähre Atlantis. Der Schweizer Astronaut Claude Nicollier setzte EURECA in der Erdumlaufbahn aus. Dort verblieb der viereinhalb Tonnen schwere Satellit die nächsten elf Monate – bis er am 1. Juli 1993 von der Crew der Raumfähre Endeavour eingefangen und zurück zur Erde gebracht wurde. Somit ist EURECA einer der wenigen Satelliten, die von ihrem Einsatz im Weltall intakt zurückgekehrt sind.

Mehr zu Röntgentechnik

17.07.2025 • Nachricht • Forschung

Neuartige Röntgentechnik für Momentaufnahmen auf atomarer Ebene

06.04.2023 • Nachricht • Forschung

Magnete im richtigen Lichte betrachten

24.01.2023 • Nachricht • Forschung

Neues Verfahren für farbige Röntgenaufnahmen

14.02.2022 • Nachricht • Industrie & Technologie

Schärferer Blick mit Dunkelfeld-CT

27.10.2021 • Nachricht • Forschung

Dunkelfeld-Röntgen verbessert Diagnose von Lungenerkrankungen

Günter Dörfel • 12/2020 • Seite 48

Röhren für den Durchblick

Ursprünglich plante die Europä­ische Welt­raum­organi­sation ESA mehrere Missionen für den wieder­verwend­baren Satel­liten. EURECA trug fünf­zehn aus­tausch­bare Vor­rich­tungen für wissen­schaft­liche Experi­mente, von Bio­logie bis Astro­physik. Aus Budget­gründen wurde das Programm jedoch gekürzt – und der erste Flug war zugleich der letzte. Ende 2000 wurde der Satel­lit im Verkehrs­haus der Schweiz in Luzern ausge­stellt. Von hier war der Weg nach Düben­dorf an die Empa nicht mehr weit. Einen geflogenen Satel­liten auf Herz und Nieren zu unter­suchen – diese Mög­lich­keit wollten sich die Empa-Forschen­den nicht entgehen lassen.

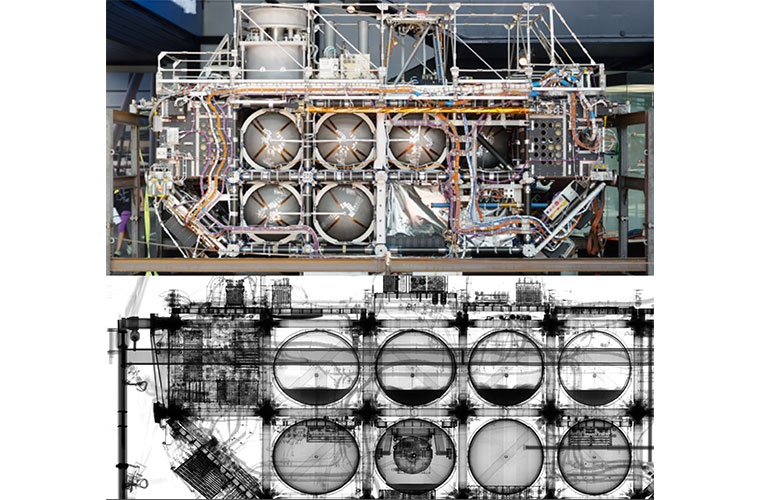

Erstmals geröntgt wurde EURECA bereits 2016. Die voll­ständigen Ergeb­nisse der Unter­suchung wurden kürzlich veröffent­licht. Mit der Hochenergie-Röntgen­anlage gelang es den For­schenden, den fünf Meter langen, drei Meter hohen und zwei­einhalb Meter breiten Satel­liten in einem Stück zu röntgen. Außer­dem zogen sie für Teile des Satelliten sowie für die zwei noch erhaltenen wissen­schaft­lichen Instru­mente weitere Röntgen­techniken hinzu.

Der große Vorteil der Röntgen-Bild­gebung ist beim Satel­liten gleich wie beim Fuß­gelenk in der Klinik und dem Hand­gepäck am Flug­hafen: Sie erlaubt einen zerstörungs­freien Blick ins Innere. „Unsere Analyse erstreckt sich über mehrere Größen­ordnungen, von der gesamten Träger­struktur des Satel­liten bis hin zu Material­unter­suchungen auf der Nano­meter-Skala“, sagt Empa-Forscher Robert Zboray. Dabei fanden die For­schen­den mehrere Defekte, etwa Risse in den Kunst­stoff-Verstre­bungen sowie Brüche und Verfor­mungen in den unter­suchten wissen­schaft­lichen Instru­menten.

„Satelliten sind im Weltall starker Strahlung, großen Temperatur­schwankungen und Kolli­sionen mit Partikeln von Meteoriten und Weltraum­schrott ausge­setzt“, so Zboray. „Gerade bei wieder­verwendbaren Satelliten können wir mit unseren Methoden Schwach­stellen identifi­zieren.“ Auch bei Start und Landung können Schäden entstehen. Um sie genau zuzu­ordnen, wären laut Zboray weitere Experi­mente notwendig. „Ideal wäre es, solche Satel­liten sowohl vor dem Start als auch nach der Landung zu röntgen“, sagt der Wissen­schaftler.

Obwohl EURECA seine Solarpanele nur noch im Verkehrs­haus entfaltet, ist das Thema der wiederverwendbaren Raumtechnologien heute so aktuell wie noch nie. Im Jahr 2025 befinden sich bereits mehr als zehntausend Satelliten in Umlauf­bahnen der Erde – und es werden jedes Jahr mehr. Dazu kommen unzählige Raketen­stufen, Bruch­teile von alten Satelliten und weiterer Weltraum­schrott, die eine Gefahr für aktive Satel­liten sowie für die bemannte Raumfahrt dar­stellen. Wieder­verwend­bare Satelliten könnten helfen, diese Müllflut zu reduzieren – und mit Röntgen­verfahren ließe sich ihr Design optimieren, ist Zboray überzeugt. Hochenergie-Röntgenverfahren finden aber auch irdische Verwen­dung, etwa zur Untersuchung von Kompo­nenten für die Aviatik und die Auto­mobil­industrie, oder sogar in der Forensik. [Empa / dre]
