Eine SiGe-Photonikplattform mit Rekord-Bandbreite
Das IHP präsentiert weltweit erste Silizium-Germanium-Plattform mit 140-GHz-Elektroabsorptionsmodulatoren und 200-GHz-Fotodioden.
Das rasante Wachstum datenintensiver KI-Rechencluster beschleunigt die Entwicklung der Silizium-Photonik für schnelle und effiziente optische Verbindungen. Allerdings stoßen heutige Plattformen oft an Bandbreitengrenzen, weil sie auf Mach-Zehnder- oder Ringmodulatoren aus Silizium basieren. Forschende am IHP – Leibniz Institut für innovative Mikroelektronik – haben jetzt die weltweit erste Silizium-Germanium-Photonikplattform vorgestellt, die diese Engpässe überwindet.
Das IHP hat eine neue SiGe-Photonikplattform entwickelt, die optoelektronische Bauelemente mit deutlich höheren Bandbreiten als bisherige Silizium-Photonik-Lösungen ermöglicht. Vorgestellt werden Elektroabsorptionsmodulatoren mit einer extrapolierten 3-dB-Grenzfrequenz von 140 GHz sowie Fin-Photodioden mit Bandbreiten von bis zu 200 GHz.
„Lange Zeit war die vollständige Plattformkompatibilität das Hauptproblem“, sagt Daniel Steckler. „Demonstrationen von Hochgeschwindigkeitsmodulatoren und -detektoren als eigenständige Komponenten wurden bereits häufig gezeigt. Unsere SiGe-Photonikplattform ermöglicht es uns nun, Elektroabsorptionsmodulatoren und Photodioden mit Grenzfrequenzen von weit über 100 GHz in einem einzigen Prozessablauf herzustellen – eine Grundvoraussetzung für die Kommunikation mit mehr als 200 Gbaud und für die Realisierung einer echten Massenproduktion.“
Das IHP hält bereits den Weltrekord in der Leistungsfähigkeit von Photodioden, basierend auf dem Konzept der Germanium-Fin-Detektoren, das erstmals 2021 in Nature Photonics vorgestellt wurde. Durch die Ausweitung dieses Fin-Konzepts auf SiGe-Strukturen realisieren die Forscher nun Hochgeschwindigkeits-Optoelektronik für die Modulation und Detektion im C-Band. Dies erfordert einen neuen Ansatz für das SiGe-Epitaxiewachstum, der am IHP entwickelt wurde.
Mehr zu Photonik
Technologietransferzentrum Swiss PIC eingeweiht
Lichtblitze aus organischen Kristallen
Nano-Leuchtdiode mit den kleinsten Pixeln der Welt
Borophen lenkt Licht im Nanomaßstab
„Unser Epitaxie-Team hat eine fortschrittliche SiGe-Wachstumstechnologie entwickelt, bei der genau die richtige Menge Silizium in Germanium eingebaut wird, um die Absorptionskante in den gewünschten Wellenlängenbereich zu verschieben und gleichzeitig die Loading-Effekte zu vermeiden, die typischerweise bei integrierten SiGe-Bauelementen auftreten“, erklärt Steckler. „Dies wird durch eine Silizium-Delta-Epitaxie erreicht.“

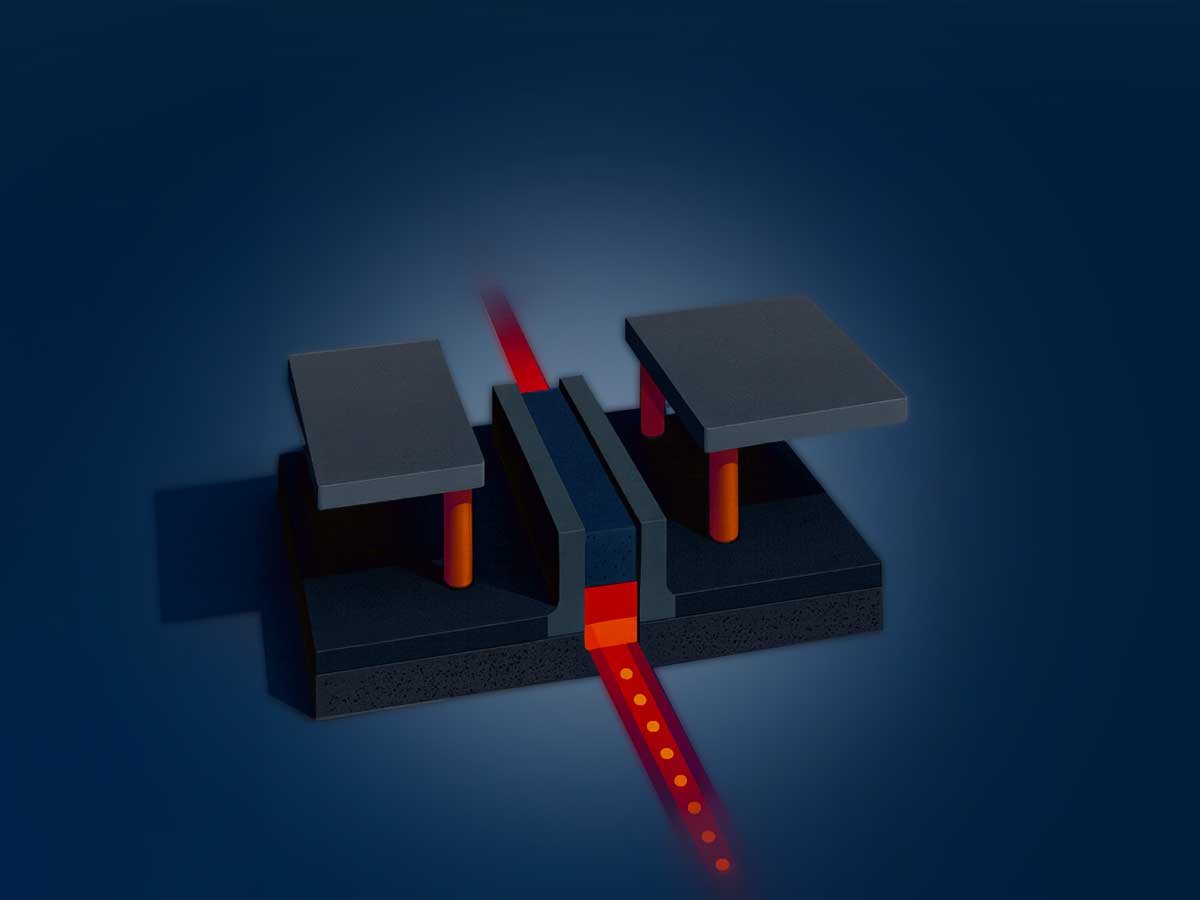

Auf der Modulatorseite hat das IHP einen kompakten, energieeffizienten und schnellen, Wellenleiter integrierten SiGe-Elektroabsorptionsmodulator (EAM) entwickelt. Da die derzeit am IHP verfügbaren Messgeräte die optoelektronische Bandbreitenmessung auf 110 GHz beschränken, wird die 3-dB-Grenzfrequenz dieser Bauelemente auf etwa 140 GHz extrapoliert. Auf der Empfängerseite kann die Bandbreite der Fin-Photodioden entsprechend den Systemspezifikationen skaliert werden: Photodioden können extrapolierte Bandbreiten von 160 GHz mit einer Responsivität von 0,8 A/W bei 1550 nm oder 200 GHz mit einer Responsivität von 0,5 A/W erreichen.
„Der entscheidende Nachweis der Leistungsfähigkeit unserer Plattform erfolgte durch eine Hochgeschwindigkeitsübertragung unter Verwendung von EAMs und Photodioden, die auf demselben Wafer hergestellt wurden.“, sagt Steckler. „Diese hervorragenden Resultate sind das Ergebnis einer langfristigen teamübergreifenden Zusammenarbeit am IHP – vom Reinraum-Team und der Prozessforschung bis hin zu Prozessintegration und der Silizium-Photonik.“
Die Forscher des IHP arbeiten weiter daran, die SiGe-Plattform und ihre Komponenten zu verbessern. Als nächsten Schritt plant das Team, die weltweit erste SiGe-Photonik-Plattform mit den fortschrittlichsten BiCMOS-Technologien des IHP zu kombinieren und sie Kunden im Service anzubieten, um ultraschnelle und energieeffiziente optische Verbindungen für zukünftige KI- und Hochleistungsrechnersysteme zu realisieren. [IHP / dre]
Weitere Informationen
- Originalveröffentlichungen
D. Steckler, S. Lischke, Y. Yamamoto, et al., Monolithic electro-optic platform on silicon with bandwidth of 100 GHz and beyond, Nat. Commun. 16, 10789, 28 November 2025; DOI: 10.1038/s41467-025-66566-2
S. Lischke, A. Peczek, J. S. Morgan, et al., Ultra-fast germanium photodiode with 3-dB bandwidth of 265 GHz, Nat. Photon. 15, 925–931 (2021); DOI: 10.1038/s41566-021-00893-w - Forschungsgebiet Siliziumphotonik (Lars Zimmermann), Abteilung Technologien für smarte Systeme, IHP GmbH – Leibniz-Institut für innovative Mikroelektronik, Frankfurt (Oder)
