Rissfreie Schweißnähte für anspruchsvolle Einsatzbereiche
Intelligentes Laserschweißen mit dynamischer Strahlformung kann auf Zusatzdraht verzichten.
Laserprozesse mit dynamischer Strahlformung ermöglichen stabile Verbindungen auch bei herausfordernden Werkstoffpaarungen. Neue Anwendungen zeigen, wie sich dabei auf Zusatzwerkstoffe verzichten und gleichzeitig Qualität, Energieeffizienz und Fertigungsablauf verbessern lassen. Das Fraunhofer-Institut für Werkstoff- und Strahltechnik IWS stellte auf der Fachmesse Schweißen & Schneiden Laserschweißlösungen vor, die sowohl konstruktive als auch wirtschaftliche Spielräume erweitern. Der Fokus liegt auf intelligent geführten Strahlprozessen, die ohne Zusatzwerkstoffe auskommen und sich hervorragend in reale Fertigungsszenarien überführen lassen. Eingesetzt wird diese Technologie unter anderem in Leichtbaustrukturen für die E-Mobilität, Tankstrukturen für die Luftfahrt sowie tragenden Komponenten im schweren Stahlbau.
Mehrere aktuelle Entwicklungsprojekte setzen auf laserbasierte Fügeverfahren. Ein gezielt bewegter Strahl beeinflusst darin das Verhalten der Schmelze aktiv und ermöglicht es, auf Zusatzwerkstoffe zu verzichten. „Wir zeigen, dass sich selbst anspruchsvollste Schweißaufgaben, wie das Fügen bislang als schwer schweißbar geltender Legierungen oder Bauteilquerschnitte von erheblicher Größe, robust und produktiv mit weniger Energie, Materialeinsatz und Nacharbeit umsetzen lassen“, erläutert Axel Jahn, Leiter der Abteilung Fügen am Fraunhofer IWS. „Die Kombination aus hochfrequenter Scannertechnik, flexibler Strahlleistungsregelung und unserer systemoffenen Prozesssteuerung eröffnet neue Anwendungsperspektiven und Konstruktionsmöglichkeiten, die klassische Lichtbogentechniken nicht bieten.“

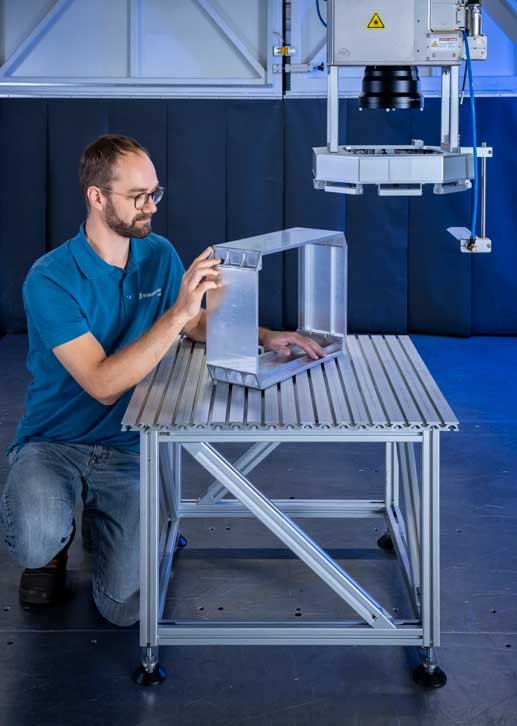

Im EU-Projekt ALBATROSS hat das Fraunhofer IWS ein innovatives Batteriegehäuse für Elektrofahrzeuge lasergestützt gefertigt und in realer Bauteilgröße erfolgreich demonstriert. Die Leichtbaustruktur kombiniert Aluminium-Strangpressprofile mit Aluminium-Druckgussteilen von bis zu fünf Millimetern Wandstärke.
Mehr zu Strahlformung
Laserstrahlen einfach in Form bringen
Booster für die Materialbearbeitung

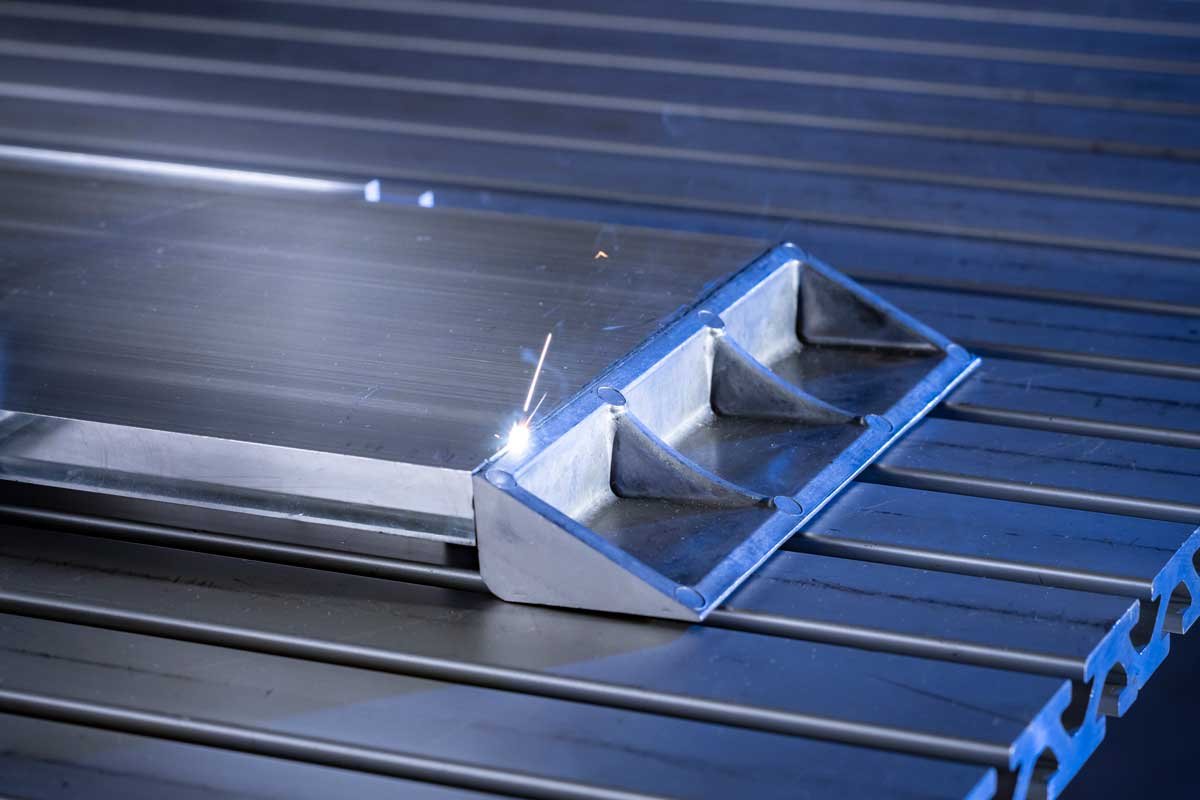

Konventionelle Verfahren stoßen bei dieser Werkstoffpaarung an physikalische Grenzen: Druckguss neigt zu Porenbildung, Aluminium-Strangpressprofile der Werkstoffgruppe 6000 gelten als heißrissempfindlich. „Unsere Lösung basiert auf einer gezielt oszillierenden Strahlführung, die das Schmelzbad in Bewegung bringt, Poren reduziert und gleichzeitig metallurgisch stabile Nähte erzeugt“, erläutert Dr. Jahn. „So erzeugen wir qualitätsgerechte Aluminiumschweißverbindungen ohne die sonst übliche Verwendung von Zusatzwerkstoff.“ Das Batteriegehäuse wurde in ein reales Fahrzeugmodell implementiert und erprobt. Im Fraunhofer-Leitprojekt FutureCarProduction wird diese Technologie derzeit hinsichtlich der schweißtechnischen Verarbeitung von Sekundäraluminium sowie von Guss-Guss-Verbindungen weiterentwickelt und einer Nachhaltigkeitsbewertung unterzogen.
Für Anwendungen in der Luft- und Raumfahrt hat das Fraunhofer IWS eine Laserschweißtechnologie entwickelt, um geschlossene Tankstrukturen aus einer hochfesten Aluminiumlegierung der 2000er-Reihe herzustellen. Da diese Legierungen beim Verschweißen zur Heißrissbildung neigen, kommt bislang üblicherweise Zusatzdraht zur Beeinflussung der Legierungsbildung im Schweißgut zum Einsatz. Der neue Laserschweißprozess des Instituts verzichtet dagegen vollständig auf Zusatzwerkstoffe und ermöglicht ein prozessstabiles, wärmearmes Schweißen auch an dreidimensional geformten Konturen. „Der laserbasierte Prozess eignet sich hervorragend für den Abschluss rotationssymmetrischer Behälter und wird auch für das Einschweißen von Rohren untersucht“, so Jahn. „Er liefert dichte, mechanisch belastbare Nähte ohne nennenswerten Verzug und bei hoher Nahtfestigkeit.“
Entwickelt wurde das Verfahren im Rahmen eines vom Bundesministerium für Wirtschaft und Klimaschutz (BMWK, heute: BMWE) geförderten Luftfahrtprojekts (LuFo). Ergänzend zum Laserschweißen testet das Fraunhofer IWS auch Rührreibschweißen (FSW) für Platinen und elektromagnetisches Pulsfügen (EMP) von Rohrverbindungen in metallischer Mischbauweise.
Hersteller großformatiger Stahlkonstruktionen erhalten am Beispiel eines vier Meter langen Kranauslegers eine neue Lösung für das wärmearme, ressourcensparende und prozesssichere Fügen massiver Stahlprofile mit Wandstärken von über 20 Millimetern in hoher Qualität. Kern ist ein leistungsfähiges Mehrlagenschweißen mit bis zu 24 Kilowatt Laserleistung in einer einzigen Aufspannung. Die V-Nahtvorbereitung wurde auf Öffnungswinkel unter fünf Grad optimiert. „Damit reduzieren wir das Nahtvolumen, sparen bis zu 90 Prozent Zusatzwerkstoff ein und vermeiden Verzug weitgehend“, beschreibt Jahn die Effekte. „Das Richten großer Baugruppen – oft ein energieintensiver, manueller Arbeitsschritt – wird in vielen Fällen überflüssig.“
Die Entwicklung wurde über ein SAB-Projekt gefördert und soll künftig auch im Brückenbau, der Windenergietechnik und im Schiffbau Anwendung finden. Erste industrielle Rückmeldungen bestätigen hohes Interesse an einer Integration der Technologie in bestehende Fertigungslinien.
Die ausgestellten Demonstratoren zeigen, wie sich materialwissenschaftliches Know-how, prozesstechnische Erfahrung und systemische Umsetzung erfolgreich verzahnen lassen. Das Fraunhofer IWS entwickelt nicht nur Fügeverfahren, sondern begleitet auch deren Überführung in praxisnahe Fertigungsumgebungen. „Wir bringen unsere Lösungen mit abgestimmter Sensorik, durchdachter Steuerung und begleitender Bewertung der Prozessqualität in die Anwendung“, fasst Jahn zusammen. [FhIWS / dre]
