Wechselrichter definiert die Leistungsdichte neu

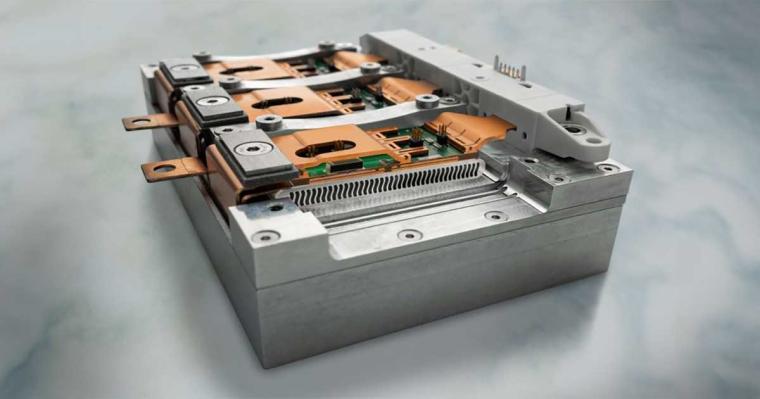

Neuartiger Inverter verarbeitet 500 Kilowatt Leistung bei einer Größe von nur einem Liter.
Wechselrichter sind die Zentrale moderner Elektroantriebe. Sie steuern den Energiefluss zwischen Batterie und Motor und entscheiden maßgeblich über Effizienz und Performance. Am Fraunhofer IZM wurde diese Schlüsselkomponente erneut grundlegend weiterentwickelt: Ein neuartiger Inverter verarbeitet 500 Kilowatt Leistung bei einem Volumen von nur einem Liter und erreicht dank seiner extrem niedrigen Induktivität einen Wirkungsgrad von 99 Prozent.
Kräftige Elektromotoren werden meist mit Drehstrom angetrieben, also Dreiphasenwechselstrom. Das gilt auch für aktuelle Elektroautos, deren Batterien die Energie allerdings als Gleichstrom bereitstellen. Für die Umwandlung sorgt der Wechselrichter, das Herzstück im Antriebsstrang. Unter der Motorhaube eines Elektroautos ist der verfügbare Platz begrenzt, also gilt auch hier: je kleiner, desto besser – natürlich bei gleicher Leistung.
Die Gruppe Power Electronic Systems des Fraunhofer IZM hat auf diesem Feld ein weiteres Mal neue Maßstäbe gesetzt: Im Auftrag von Mitsubishi Heavy Industries (MHI) entwickelten Wiljan Vermeer und seine Kolleg:innen vom Fraunhofer IZM einen kostengünstigen Wechselrichter, der bei einer Effizienz von 99 % ganze 0,5 MW Leistung liefert (knapp 680 PS), aber nur einen Liter Bauraum beansprucht.
Genau genommen sind es gleich vier Kunstgriffe, die dem Wechselrichter den richtigen Dreh verleihen. Es beginnt mit dem Leistungsmodul, das in dreifacher Ausführung zum Einsatz kommt, je eins pro Phase. Sie sind durch einen RC-Dämpfer vom Zwischenkreiskondensator entkoppelt, um unerwünschte Schwingungen und andere Nebeneffekte zu reduzieren. In jedem Modul sitzen zwölf Siliziumkarbid-Schalter: die vom Partner und Kunden MHI vorgegebenen MOSFETs. Sie sind platzsparend auf Basis von PCB-Technologie direkt in die Leiterplatte eingebettet.
Mehr zu Wechselrichtern
Mit Physik den Fortschritt gestalten
Vom Solarmodul in die Oberleitung
Sichere Stromversorgung
Das Ergebnis sind äußerst kompakte Module mit einer extrem kleinen elektromagnetischen Grundfläche. Das führt zu einer effektiven Induktivität von einem Nanohenry – so niedrig, dass die Schaltgeschwindigkeit nicht begrenzt und ein Schalten am Limit der MOSFETs mit 63 Volt pro Nanosekunde möglich wird. Da dieses schnelle Schalten mit wenig Verlusten einhergeht, ist vergleichsweise wenig Kühlleistung erforderlich. Und damit zum zweiten Kniff.
Unter den drei Modulen sitzt ein flacher, stranggepresster Aluminiumkühler. Sein niedriger Aufbau spart nicht nur enorm viel Platz, zugleich erlaubt er einen kurzen thermischen Pfad vom Halbleiter zum Kühlmittel. Im Inneren verlaufen über vierzig dünne, leicht gewellte Stege, die dem durchfließenden Kühlmittel ausreichend Berührungsfläche zum Wärmeaustausch bieten. Aluminium überzeugt durch geringe Materialkosten und eine äußerst wirtschaftliche Herstellung im Strangpressverfahren: In nur einem Produktionsschritt entsteht so der komplette Kühlkörper – ein Design, das sowohl Platz als auch Kosten spart.
Als Drittes kommt das Laserschweißen als Verbindungstechnik ins Spiel: „Die Kontaktpunkte der Stromschienen sind so geformt, dass wir sie per Laser direkt auf die Leiterplatte schweißen können. Schraubverbindungen entfallen damit. Sie würden nicht nur mehr Raum beanspruchen, sondern auch die Induktivitäten erhöhen“, so Wiljan Vermeer. Nebenbei bemerkt erlaubt die vertikale Integration der beiden Eingangs-Stromschienen, sie nah genug beieinander zu positionieren, dass ihre Felder sich nahezu aufheben, was die Induktivität ein weiteres Mal minimiert.
Der vierte Kunstgriff betrifft die Technologie und die Anordnung der Zwischenkreiskondensatoren, die die Leistung der Module puffern. In Zusammenarbeit mit der Firma PolyCharge wurden deren NanoLam-Kondensatoren speziell für diesen Zweck konfiguriert. Sechs Kondensatoren sind gemeinsam mit den Stromschienen so nebeneinander angeordnet, dass der Gleichstrom-Zwischenkreis trotz seiner Kapazität von 300 Mikrofarad auf eine Gesamtinduktivität von nur zwei Nanohenry kommt.
Im Juni stellt das Fraunhofer IZM den neuen Wechselrichter auf der PCIM Europe in Nürnberg der Öffentlichkeit vor. [FhIZM / dre]
